大多數(shù)人都不知道！瓷磚開裂并非全是質(zhì)量問題
管理員2022-01-17
來源：中國陶瓷網(wǎng)
相信很多業(yè)主在裝修房屋時都遇到過這種情況，那就是瓷磚鋪完之后出現(xiàn)開裂現(xiàn)象，引起瓷磚開裂原因有很多種，并非都是質(zhì)量問題。中陶君整理了一些資料羅列出常見的幾種情況。如下：
第一種情況

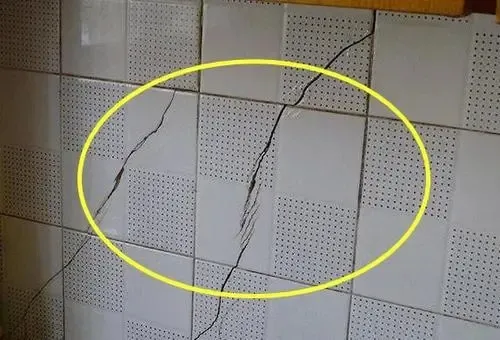

因為本身地質(zhì)問題產(chǎn)生了一定程度的下沉，致使墻體變形開裂、同時也引發(fā)了瓷磚開裂。
現(xiàn)象：開裂情況一般為連貫有規(guī)則的裂紋。
分辨方法：把瓷磚撬開，鏟掉水泥砂漿，查看墻體是否有開裂變形?
注意：剛改造后的墻體不要立即貼磚。
第二種情況

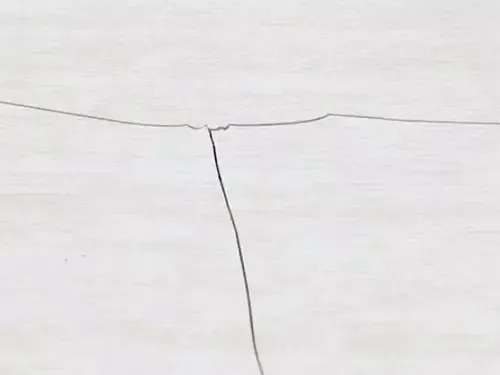

使用了高標(biāo)號水泥瓷磚鋪貼。一般用普通的425號普通硅酸水泥，水泥沙子混合比例為1:3，如果水泥標(biāo)號過高，當(dāng)水泥砂漿凝固時，水泥會大量吸收水分，這時瓷磚水分被過分吸收就容易被開裂。
現(xiàn)象：多處瓷磚開裂，開裂紋理方向不規(guī)則。
第三種情況
瓷磚鋪貼空鼓致使開裂空鼓和非空鼓部分，水泥砂漿和瓷磚的膨脹系數(shù)不一，致使瓷磚變形而開裂。
現(xiàn)象：開裂的瓷磚分布不規(guī)則，裂紋也沒規(guī)律，裂紋呈線型狀，長短不一。
分辨方法：拿個硬幣敲擊瓷磚表面，聽聲音，看是否空鼓?敲擊聲低悶渾濁即空鼓。
第四種情況

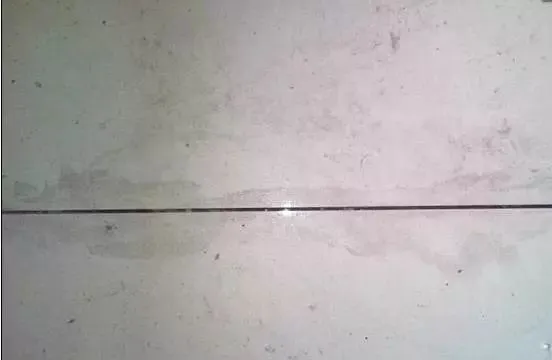

鋪貼不留縫，瓷磚和基礎(chǔ)層伸縮不一致，熱脹冷縮致使瓷磚開裂。
現(xiàn)象：瓷磚邊角有蹦裂，表面開裂紋理細(xì)小，紋理相對較短。
注意：建議鋪貼要留縫。
第五種情況
墻磚鋪貼前泡水不充分致使瓷磚開裂。泡水不夠鋪完后，水泥砂漿凝固時，水泥吸收水分不均，致使瓷磚開裂。
現(xiàn)象：開裂的瓷磚分布不規(guī)則，裂紋也沒規(guī)律，裂紋型狀無規(guī)則，長短不一。
分辨方法：泡水不夠致使瓷磚開裂一般出現(xiàn)在瓷磚鋪貼后不久。
以上列舉了可能導(dǎo)致瓷磚開裂的5種情況，若實際操作中還有其他情況歡迎大家留言告知我們，在以后的文章中我們會再做整理。
看見了吧，瓷磚開裂并非全是質(zhì)量問題，實際鋪貼跟使用過程中的細(xì)節(jié)都會導(dǎo)致開裂。
